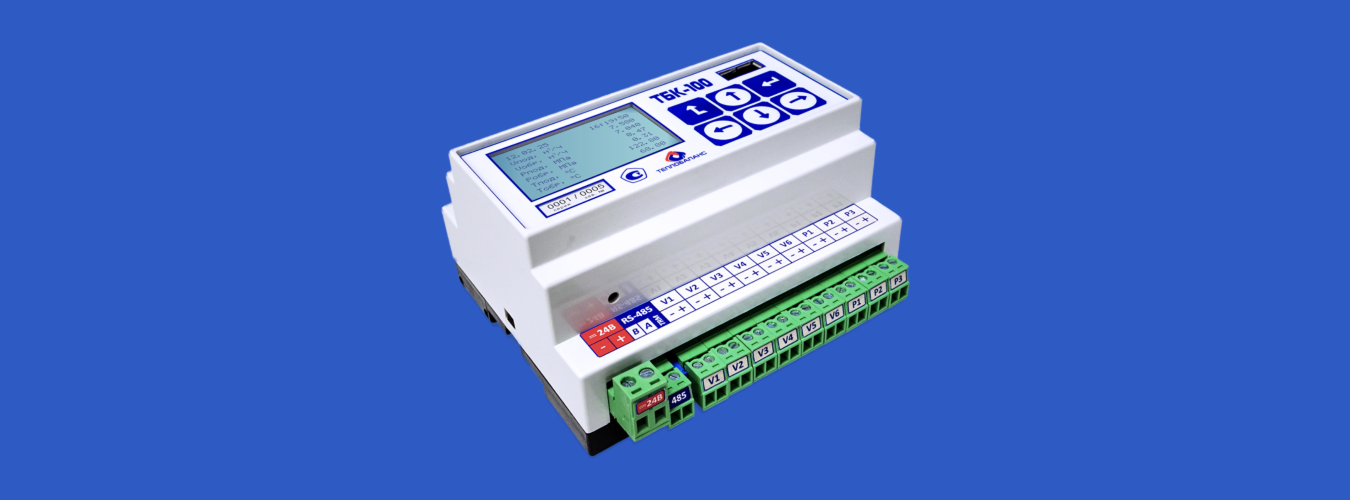

Установка и подключение ТБК-100: рекомендации

Монтаж ТБК-100 осуществляется в монтажном шкафу на DIN-рейку. Для удобства демонтажа при отладке системы и при периодической поверке подключение питания, измерительных преобразователей и интерфейса производится к промаркированным разъемным клеммам под винт. Для монтажа рекомендуется использовать кабель типа МКЭШ по ГОСТ 10348-80 (или аналогичный) с необходимым количеством жил сечением не менее 0,35 мм².

Подключение питания

Питание ТБК-100 осуществляется подключением внешнего источника постоянного тока к клеммам «⎓24В». Подключение питания следует производить только после завершения монтажа всех остальных цепей. В электрооборудование здания необходимо предусмотреть выключатель или автоматический выключатель, устанавливаемый в монтажном шкафу вблизи ТБК-100 и его источника питания, и обозначенный как отключающее устройство. Монтаж и демонтаж ТБК-100 и его внешних цепей необходимо проводить при отключенном электропитании самого прибора и подключенных к нему расходомеров.

Подключение интерфейса RS-485

Подключение выполняется к коммуникационному оборудованию глобальных информационных каналов связи (например, модему) или непосредственно к порту компьютера (например, через адаптер RS-485 — USB.

Внимание!

Топология магистрали RS-485 должна соответствовать схеме типа "Общая шина". Для обеспечения надежной работы системы на двух приборах, расположенных на противоположных концах магистрали, необходимо замкнуть перемычку "TRM" (установить "джампер"), расположенную рядом с клеммами RS-485. На всех остальных приборах, подключенных к данной магистрали, перемычки должны быть удалены. Работа системы обмена данными по магистралям с топологиями типа "Звезда", "Куст" и др. не гарантируется.

Подключение измерительных преобразователей (ИП)

Подключение ИП температуры типа ТСП (термосопротивление платиновое) производится к клеммам соответствующего измерительного канала с маркировкой «Тi», где i – номер канала. Подключение следует выполнять только по четырехпроводной схеме, в соответствии с принципиальной схемой подключения. Токовые и потенциальные цепи необходимо соединять непосредственно в точке подключения к ИП. Для подключения рекомендуется использовать четырехжильный экранированный кабель с сечением жилы не менее 0,35 мм², длиной не более 300 м. Экраны всех кабелей должны быть соединены с шиной заземления в одной точке со стороны ТБК-100, как можно ближе к источнику питания.

Информация к сведению

При отсутствии подключения ИП к конкретному каналу измеренное значение сопротивления на данном канале может быть произвольным в диапазоне от 0 до верхнего предела измерений аналого-цифрового преобразователя (АЦП), приблизительно 200 Ом. Данное поведение не является признаком неисправности.
